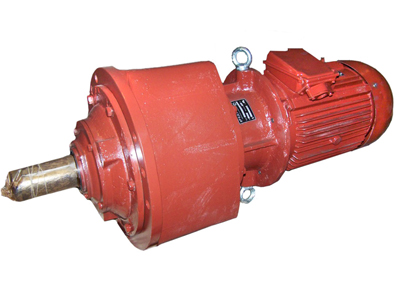

Мотор-редуктор МР1-500
Оставить заявку

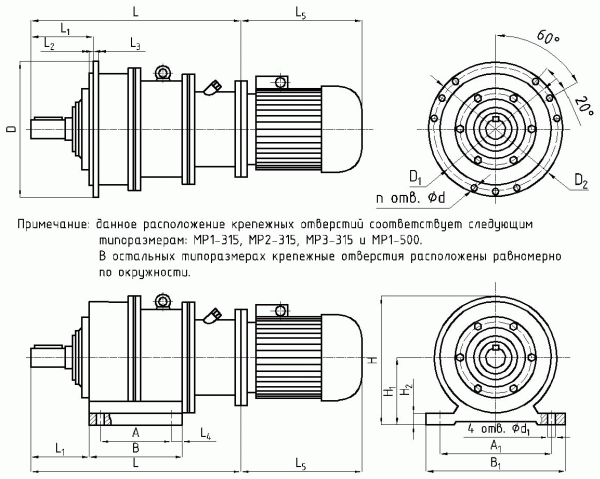

Габаритные и присоединительные размеры мотор-редуктора МР1-500
| Обозначение мотор-редуктора | А | А 1 | B | B 1 | D | D 1 | D 2 | H | H 1 |
|---|---|---|---|---|---|---|---|---|---|
| МР1-500 | – | – | – | – | 450 | 500 | 550 | – | – |
| Обозначение мотор-редуктора | H 2 | L | L 1 | L 2 | L 3 | L 4 | L 5 | d | d 1 |
| МР1-500 | – | 800 | 300 | 18 | 30 | – | 765 | 26 | – |

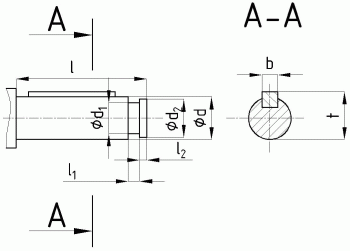

Присоединительные размеры цилиндрических валов мотор-редуктора МР1-500
| Обозначение мотор-редуктора | d | d 1 | d 2 | l | l 1 | l 2 | b | t |
|---|---|---|---|---|---|---|---|---|
| МР1-500 | по индивидуальному заказу | |||||||

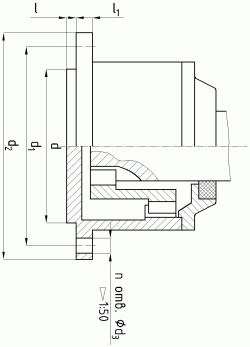

Присоединительные размеры валов в виде полумуфты мотор-редуктора МР1-500
| Обозначение мотор-редуктора | d | d 1 | d 2 | d 3 | l | l 1 | n |
|---|---|---|---|---|---|---|---|
| МР1-500 | 150 | 224 | 260 | 20 | 4 | 22 | 6 |
Основные технические данные мотор-редуктора МР1-500
| МОТОР-РЕДУКТОР МР1-500 | ||
|---|---|---|
| Частота вращения выходного вала n, об/мин | Номинальный крутящий момент на выходном валу Мкр, Н×н | Мощность электродвигателя P, кВт |
| 80 | 4280 | 37,0 |
| 5205 | 45,0 | |
| 100 | 3424 | 37,0 |
| 5089 | 55,0 | |
| 6940 | 75,0 | |
| 125 | 4071 | 55,0 |
| 5552 | 75,0 | |
| 160 | 3181 | 55,0 |
| 4337 | 75,0 | |
| 200 | 2545 | 55,0 |
| 4164 | 90,0 | |
| 250 | 2036 | 55,0 |
| 3331 | 90,0 | |
| 4071 | 110,0 | |
| 315 | 2644 | 90,0 |
| 3877 | 132,0 | |
Пример условного обозначения мотор-редуктора МР1-500
| МР1-500-15-40-Ф2В-У3 | |
|---|---|
| МР1 | тип мотор-редуктора |
| 500 | габарит |
| 15 | исполнение по комплектующему электродвигателю |
| 40 | частота вращения выходного вала, об/мин |
| Ф2 | исполнение горизонтальное фланцевое |
| В | цилиндрический конец выходного вала |
| У3 | климатическое исполнение и категория размещения |
