Мотор-редуктор 4МЦ2С-125
Оставить заявку
Габаритные и присоединительные размеры мотор-редуктора 4МЦ2С-125
| Типоразмер | Размеры, мм | Масса, кг | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| аw | А | А1 | В | B1 | B2 | L | L2max | L1 | Н | H2max | H1 | с | d | 4МЦ2С | |
| 4МЦ2С-125 | 125 | 230 | 160 | 350 | 280 | 350 | 590 | 970 | 105 | 440 | 535 | 265 | 28 | 19 | 230 |
Размеры выходных валов мотор-редуктора 4МЦ2С-125

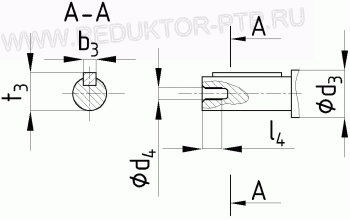

Исполнение Ц (цилиндрический)

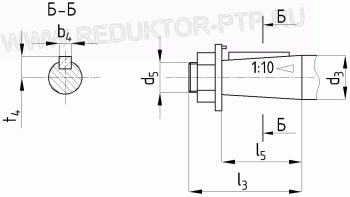

Исполнение К (конический)
| Типоразмер мотор-редуктора | Размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Общие | Цилиндрический | Конический | ||||||||
| d3 | I3 | d4 | I4 | b3 | t3 | d5 | I5 | b4 | t4 | |
| 4МЦ2С-125 | 55 | 110 | М20 | 45 | 16 | 59 | М36×3 | 82 | 14 | 29,45 |
Примечание: поле допуска диаметра d для цилиндрического конца вала до 50 мм – k6, свыше 50 мм – m6.
Технические характеристики мотор-редуктора 4МЦ2С-125
| Тип мотор-редуктора | Межосевое расстояние | Номинальная частота вращения выходного вала, об/мин | Типоразмер эл. двигателя | Мощность эл. двигателя, кВт | Номинальный крутящий момент | Номинальная консольная нагрузка | Масса |
|---|---|---|---|---|---|---|---|
| 4МЦ2С | 125 | 28; 31,5 | 112MA6 | 3,0 | 870-935 | 7400-7700 | 137 |
| 28; 31,5; 35,5; 40; 45; 50; 56 | 112MB6 | 4,0 | 735-1245 | 6800-8800 | 142 | ||
| 35,5; 40; 56; 63 | 132S6 | 5,5 | 850-1340 | 7300-9200 | 169 | ||
| 45, 50; 56 | 112M4 | ||||||
| 56; 63; 71; 80; 90 | 132S4 | 7,5 | 775-1200 | 7500-8700 | 171 | ||
| 71; 80; 90; 100; 112; 125; 140 | 132M4 | 11,0 | 250-1410 | 4700-9400 | 178-184 | ||
| 160; 180; 200; 224 250; 280; 315; 355; 400 | 132M2 | ||||||
| 100; 112; 125; 140; 160; 180 | 160S4 общ | 15,0 | 355-1410 | 4700-9400 | 227-236 | ||
| 200; 224; 250; 280; 315; 355; 400 | 160S2 общ | ||||||
| 140; 160; 180 | 160M4 общ | 118,5 | 341-1410 | 5100-9400 | 241-253 | ||
| 200; 224; 250; 280; 315; 355; 400 | 160M2 общ |

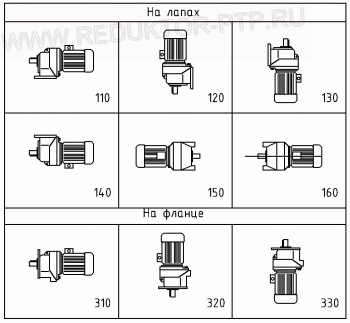

Конструктивные исполнения по способу монтажа мотор-редуктора 4МЦ2С-125
Пример записи условного обозначения мотор-редуктора 4МЦ2С-125
| 4МЦ2С-125-71-3,0-G110-Ц-У3, 380В | |
|---|---|
| 4МЦ2С | тип мотор-редуктора |
| 125 | межосевое расстояние, мм |
| 71 | частота вращения выходного вала, об/мин. |
| 3,0 | Мощность электродвигателя |
| G110 | Конструктивное исполнение по способу монтажа |
| Ц | исполнение конца выходного вала |
| У3 | климатическое исполнение и категория размещения по ГОСТ 15150-69 |
| 380В | номинальное напряжение сети переменного тока |
