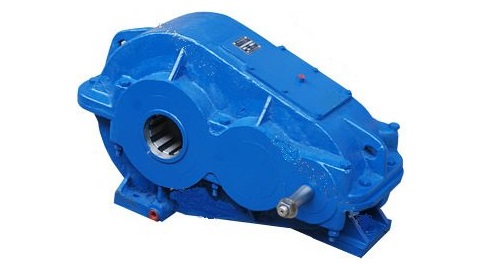

Редуктор ГПШ-400
Оставить заявку
Основные технические данные редуктора ГПШ-400
| Типоразмер редуктора | Передаточное отношение | Частота вращения входного вала, мин-1 | Мощность на входном валу, кВт |
|---|---|---|---|
| ГПШ-400 | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 | 1000 | до 16,3 |
| 1500 | до 19,2 |

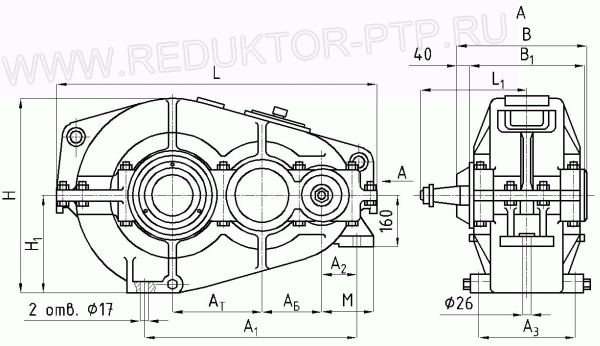

Габаритные и присоединительные размеры редуктора ГПШ-400
| Типоразмер редуктора | АБ | АT | A1 | A2 | A3 | B | В1 | H | Н1 | L | L1 | M | Масса |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | кг | ||||||||||||
| ГПШ-400 | 150 | 250 | 73 | 93 | 270 | 355 | 310 | 480 | 240 | 826 | 270 | 133 | 267 |

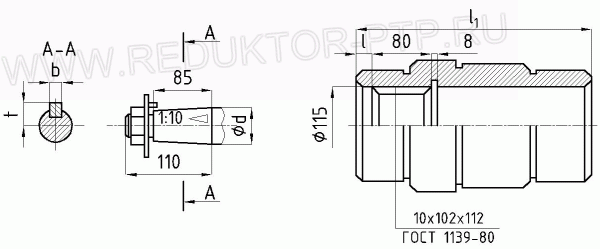

Размеры концов валов редуктора ГПШ-400
Входной и выходной валы
| Типоразмер редуктора | d | b | t | I | I1 |
|---|---|---|---|---|---|
| мм | |||||
| ГПШ-400 | 40 | 12 | 21,5 | 20 | 320 |

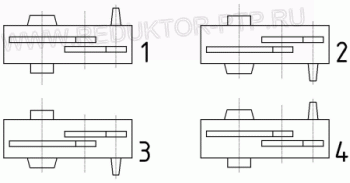

Варианты сборки редуктора ГПШ-400
Пример условного обозначения редуктора ГПШ-400
| ГПШ-400-М-31,5-2-У3 | |
|---|---|
| ГПШ | тип редуктора |
| 400 | суммарное межосевое расстояние, мм |
| М | модернизированный |
| 31,5 | передаточное отношение |
| 2 | вариант сборки |
| У3 | климатическое исполнение и категория размещения |
