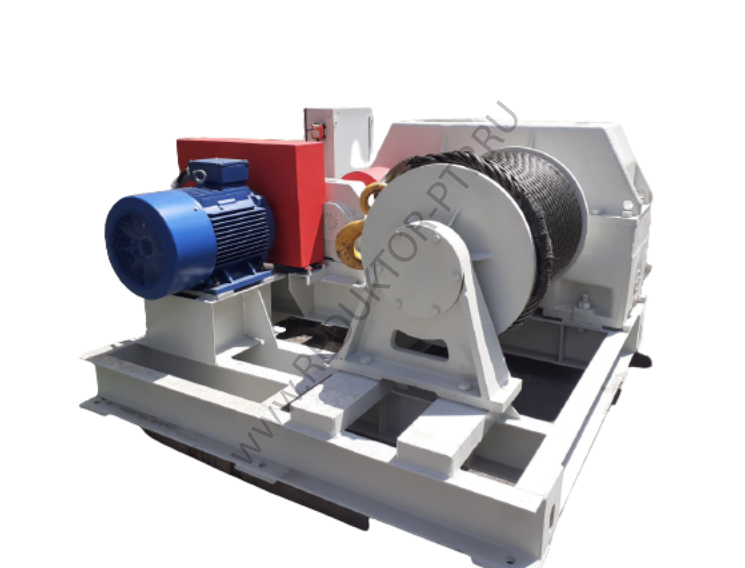

Назначение лебедки ТЭЛ-15
Лебедка тяговая электрическая ТЭЛ-15 предназначается для производства подъемно-транспортных операций при монтажных, строительных и прочих работах, а также для комплектации строительных подъемных устройств.
Приведенные ниже технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте. Чтобы уточнить описание, габаритные и присоединительные размеры, тяговое усилие, скорость навивки каната, обращайтесь к менеджеру.
Лебедка не предназначена для подъема людей. Производится в двух основных климатических исполнениях "Т" и "У", категория "2" по ГОСТ 15150-69. Грузоподъемность лебедки тяговой ТЭЛ-15 составляет 15000 кг (15 т). Цена может зависеть от комплектации.
Состав лебедки ТЭЛ-15
1. Рама
2. Барабан в сборе
3. Муфта
4. Муфта
5. Установка пусковой аппаратуры
6. Кожух
7. Кожух
8. Тормоз ТКГ-200
9. Редуктор Ц2У-200
10. Редуктор Ц2У-500
11. Электродвигатель
Климатическое исполнение лебедки тяговой ТЭЛ-15
Климатическое исполнение “У” и “Т”, категория “2” по ГОСТ 15150-69.
Лебедка рассчитана для работы в следующих условиях:
- окружающая среда – невзрывоопасная;
- температура окружающей среды от +40°С до -40° С;
- рабочее положение – крепление на горизонтальной площадке;
- режим работы легкий;
- рабочее напряжение 380 В, частота тока 50 Гц.
Срок службы – 7 лет.
Технические характеристики
Тяговое усилие, кгс | 15000 |
Скорость N1 навивки каната на первом слое, м/с | 0,065 |
Диаметр барабана, мм | 530 |
Канатоемкость барабана, м | 300 |
Диаметр каната, мм | 32 |
Электродвигатель, мощность при ПВ = 40%, кВт | 15 |
Редуктор | Ц2У-500 |
Редуктор | Ц2У-200 |
Тормоз | ТКГ-200 |
Гарантийные размеры лебедки | 2300 х 2125 х 1310 |
Масса лебедки без каната, кг | 5600 |
