Лебедка ТЭЛ-10Д
Оставить заявку
Назначение лебедки ТЭЛ-10Д
Лебедка ТЭЛ-10Д предназначена для производства подъемно-транспортных операций при строительных, монтажных и других работах, а также для комплектации строительных подъемных устройств. Лебедка не предназначена для подъема людей.

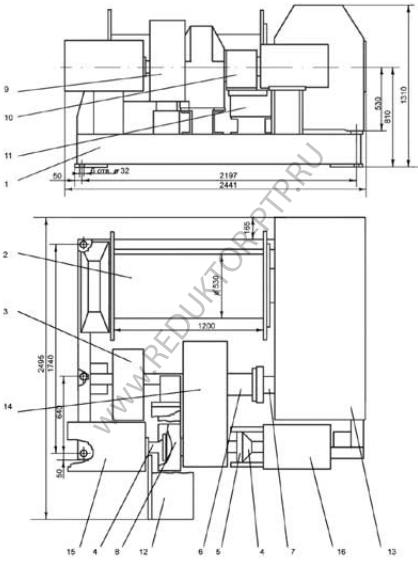

Состав лебедки ТЭЛ-10Д
1. Рама 2. Барабан в сборе 3. Шкаф управления 4. Полумуфта 5. Полумуфта 6. Полумуфта 7. Полумуфта 8. Шкив 9. Кожух 10. Кожух 11. Кожух 12. Тормоз ТКГ-400 13. Редуктор Ц2У-500 14. Редуктор Ц2У-315Н 15. Электродвигатель.
Климатическое исполнение
Климатическое исполнение “У” и “Т”, категория “2” по ГОСТ 15150-69.
Лебедка рассчитана для работы в следующих условиях:
- окружающая среда – невзрывоопасная;
- температура окружающей среды от +40°С до -40° С;
- рабочее положение – крепление на горизонтальной площадке;
- режим работы легкий;
- рабочее напряжение 380 В, частота тока 50 Гц.
Срок службы – 7 лет.
Технические характеристики
| Тяговое усилие, кгс | 10000 |
| Скорость N1 навивки каната на первом слое, м/с | 0,29 |
| Скорость N2 навивки каната на первом слое, м/с | 0.075 |
| Диаметр ,барабана, мм | 530 |
| Канатоемкость барабана, м | 300 |
| Диаметр каната, мм | 28 |
| Электродвигатель M1 мощность при ПВ = 40%, кВт | 45 |
| Электродвигатель M2 мощность при ПВ = 40%, кВт | 15 |
| Редуктор | Ц2У-500 |
| Редуктор | Ц2У-315Н |
| Тормоз | ТКГ-400 |
| Гарантийные размеры лебедки | 2441 х 2495 х 1310 |
| Масса лебедки без каната, кг | 7000 |
