Редуктор 1Ц2Н-500
Оставить заявку
Назначение редуктора 1Ц2Н-500
Редукторы 1Ц2Н-500 зубчатые цилиндрические двухступенчатые с зацеплением Новикова, узкие горизонтальные общего назначения служат для увеличения крутящих моментов и уменьшения частоты вращения.
Условия применения редуктора 1Ц2Н-500
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа постоянная и с периодическими остановками;
- вращение валов в любую сторону, частота вращения быстроходного вала до 1500 об/мин.
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения У, Т ( для категории размещения 1…3 ) и климатические исполнения УХЛ и О ( для категорий размещения 4 ) по ГОСТ 15150-69.
Основные технические данные редуктора 1Ц2Н-500

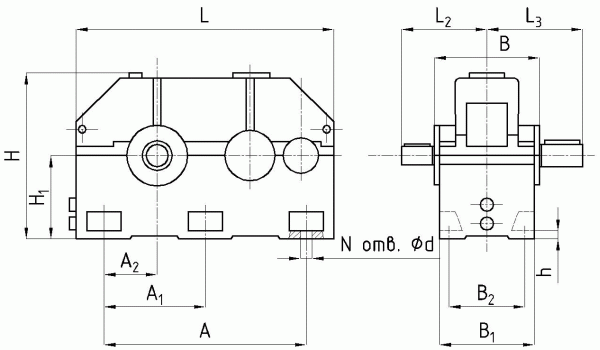

Габаритные и присоединительные размеры редуктора 1Ц2Н-500
| awт | awб | B | B1 | B2 | H | H1 | h | L | L1 | L2 | L3 | L4 | L5 | d |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 500 | 315 | 700 | 580 | 650 | 1030 | 530 | 60 | 1665 | 615 | 360 | 565 | 530 | 690 | 42 |
Размеры концов валов редуктора 1Ц2Н-500
| Быстроходный вал | Тихоходный вал | ||||||
|---|---|---|---|---|---|---|---|
| d1 | I1 | b1 | t1 | d | I | b | t |
| 90m6 | 170 | 25 | 95 | 180m6 | 300 | 45 | 190 |
Присоединительные размеры тихоходного вала редуктора 1Ц2Н-500 в виде зубчатой полумуфты
| b | d | d1 | d2 | d3 | L | l | l1 | Зацепление | |
|---|---|---|---|---|---|---|---|---|---|
| m | z | ||||||||
| 50 | 420 | 200 | 160f8 | 230 | 470 | 15 | 70 | 10 | 40 |

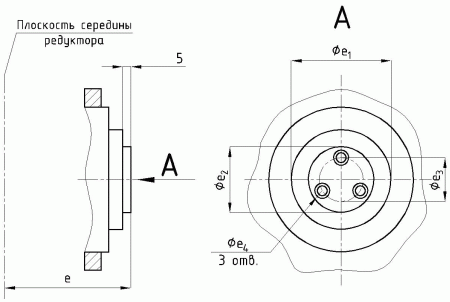

Присоединительные размеры тихоходного вала редуктора 1Ц2Н-500 для присоединения приборов управления
| b | d | d1 | d2 | d3 | l |
|---|---|---|---|---|---|
| 5 | 190h9 | 75h9 | 55 | M8х20 | 360 |

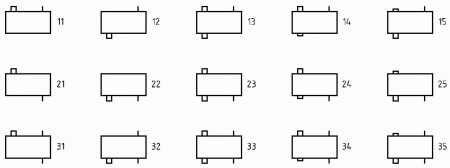

Варианты сборки редуктора 1Ц2Н-500
Пример условного обозначение при заказе редуктора 1Ц2Н-500
1Ц2Н500-25-21-Цвых-Цвх-М(М1)-У1
- 1Ц2Н – тип редуктора;
- 500 – межосевое расстояние тихоходной ступени (мм);
- 25 – номинальное передаточное отношение;
- 21 – варианты сборки;
- Цвх – цилиндрический конец входного вала;
- Квх – конический конец входного вала;
- Цвых – цилиндрический конец выходного вала;
- К вых – конический конец выходного вала;
- М(М1) – конец выходного вала в виде части зубчатой муфты (модуль, число зубьев);
- Мп – конец выходного вала в виде зубчатой муфты и с паразитной шестерней.
