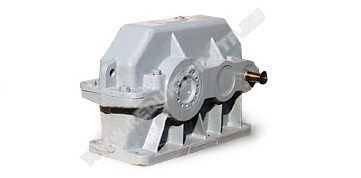

Редуктор 1Ц2У-160
Оставить заявку
Назначение редуктора 1Ц2У-160
Редукторы цилиндрические двухступенчатые узкие горизонтальные общемашиностроительного применения типов 1Ц2У-100, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
Условия применения редуктора 1Ц2У-160
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа постоянная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения У, Т ( для категории размещения 1…3 ) и климатические исполнения УХЛ и О ( для категорий размещения 4 ) по ГОСТ 15150-69.
Основные технические данные редуктора 1Ц2У-160
| Параметры | Типоразмер редуктора | ||
|---|---|---|---|
|
Номинальное передаточное отношение, i |
8,0; 10,0; 12,5; 16,0; 20,0; 25,0; 31,5; 40,0 | ||
|
Номинальный крутящий момент на выходном валу, Н×м, при непрерывном (Н) режиме работы (ПВ=100% ) |
1250 | ||
| Номинальный крутящий момент на выходном валу, Н×м, при работе в повторно-кратковременных режимах | Тяжелый (Т) (ПВ 40%) / Средний (С) (ПВ 25%) / Легкий (Л) (ПВ 15%) | 1600/2000/2500 | |
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н | быстроходного | Непрерывный
(Н) (ПВ 100%) |
1000/1150/1280/1450 |
| Тяжелый (Т) (ПВ 40%) | |||
| Средний (С) (ПВ 25%) | |||
| Легкий (Л) (ПВ 15%) | |||
| тихоходного | Непрерывный
(Н) (ПВ100%) |
9000/10000/11200/12500 | |
| Тяжелый (Т) (ПВ 40%) | |||
| Средний (С) (ПВ 25%) | |||
| Легкий (Л) (ПВ 15%) | |||
| Масса, кг | с чугунным корпусом | 95 | |
| с алюминиевым корпусом | 57 | ||

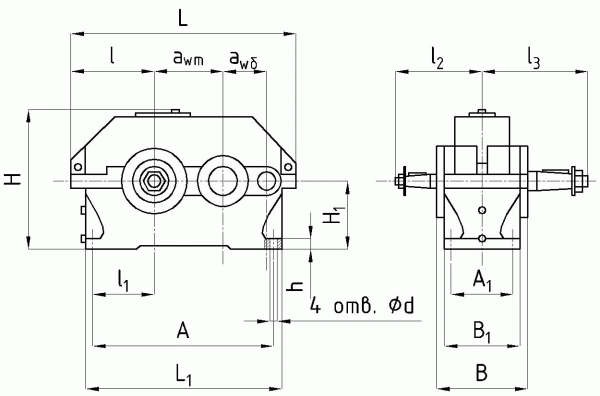

Габаритные и присоединительные размеры редуктора 1Ц2У-160
| awб | awт | L | L1 | l | l1 | l2 | l3 | H | H1 | h | A | A1 | B | B1 | Ød | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Чугун. корп. | Алюм. корп. | |||||||||||||||
| 160 | 100 | 557 | 475 | 200 | 135 | 170 | 224 | 345 | 170 | 24±4 | 28±4 | 425 | 140 | 206 | 195 | 24 |
Присоединительные размеры конических валов редуктора 1Ц2У-160
| Вал | d1 | d2 | d3 | d4 | l | l1 | b | h | t |
|---|---|---|---|---|---|---|---|---|---|
| быстроходный | 25 | 22,9 | m16×1,5 | 38 | 60 | 42 | 5 | 5 | 3,0 |
| тихоходный | 55 | 50,90 | m36×3,0 | 70 | 110 | 82 | 14 | 9 | 5,5 |
Присоединительные размеры цилиндрических валов редуктора 1Ц2У-160
| Быстроходный вал | |||
|---|---|---|---|
| d | i | b | t |
| 22k6 | 42 | 6 | 24,5 |
| Тихоходный вал | |||
|---|---|---|---|
| d | i | b | t |
| 50m6 | 105 | 14 | 53.5 |
Присоединительные размеры тихоходного вала редуктора 1Ц2У-160 в виде зубчатой полумуфты
| Тихоходный вал | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| b | d | d1 | d2 | d3 | L | i | i1 | Зацепление m | Зацепление z |
| 20 | 168 | 90 | 72f8 | 95 | 151 | 9 | 38 | 4 | 40 |

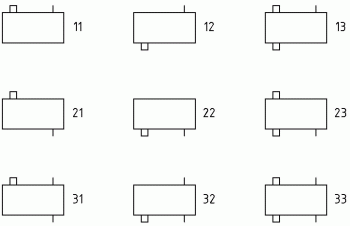

Варианты сборки редуктора 1Ц2У-160
Пример записи условного обозначения редуктора 1Ц2У-160
| 1Ц2У-160-40-11-К-УЗ | |
|---|---|
| 1Ц2У | тип редуктора |
| 160 | межосевое расстояние выходной ступени, мм |
| 40 | передаточное отношение |
| 11 | вариант сборки |
| К | исполнение конца выходного вала |
| УЗ | климатическое исполнение и категория размещения по ГОСТ 15150-69 |
