Лебедка маневровая ТЛ-8Б

Оставить заявку

Описание маневровой лебедки ТЛ-8Б

Электрическая маневровая лебедка ТЛ-8Б разработана и предназначается для перемещения вдоль железнодорожных путей железнодорожных вагонов, полувагонов, платформ или цистерн. Облегчают работу на погрузочных участках прирельсовых складов и производств, заменяя собой маневровый тепловоз.

Конструкция лебедки с двумя барабанами, основным и вспомогательным, разработана для зацепления канатов друг с другом, через оборотный блок, позволяет без труда подавать канат к месту зацепления с вагоном и упрощает работу обслуживающего персонала.

Обращаем Ваше внимание, представленные на странице технические характеристики, варианты комплектацией могут со времени публикации на сайте быть изменены в связи с усовершенствованием технологического процесса, и отличаться от информации, в данный момент опубликованной на сайте.

Если Вы хотите уточнить габаритные или присоединительные размеры, мощность электродвигателя, скорость навивки каната, либо расчета дополнительных опций, таких как элементы ВБИ, обращайтесь к менеджеру в отделе продаж.

Категория размещения 2 по ГОСТу 15150-69 исполнения "У" и "Т", эксплуатация при температурах от +40 до - 40 градусов Цельсия.

Лебедка ТЛ-8Б рассчитана для работы в следующих условиях:

  • рабочее состояние - крепление к фундаменту на горизонтальной площадке, анкерными болтами
  • средний режим работы

Срок службы лебедки маневровой - 7 лет. Подъем грузов и людей недопустим.

По желанию заказчика лебедка ТЛ-8Б.3 может быть изготовлена с измененными выходными характеристиками: преобразователь частоты навивки (плавный пуск и остановка), выносной пульт управления или радиоуправление, звуковая сигнализация, может комплектоваться электрооборудованием во взрывобезопасном исполнении и оцинкованным канатом, согласно ГОСТ 12.2.020-76.

Доставка электролебедки осуществляется автомобильным или железнодорожным транспортом. Производитель гарантирует соответствие условиям действующей технической документации и безотказную службу в течение гарантийного срока, при условии соблюдения покупателем правил эксплуатации, хранения, транспортирования и монтажа.

Гарантийный срок - 12 месяцев со дня отгрузки.

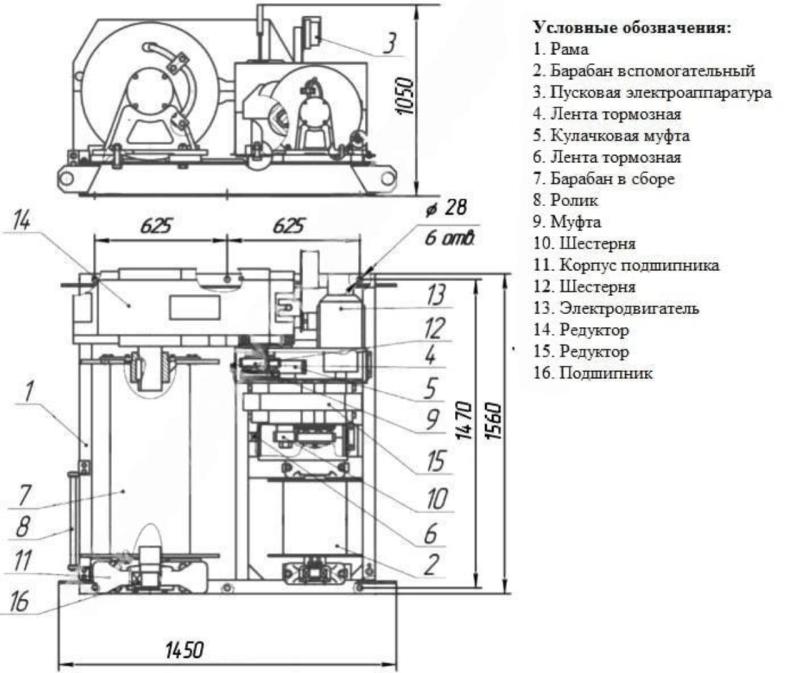

Состав лебедки ТЛ-8Б

* для лебедок во взрывозащищенном исполнении поставляется по заявке

Климатическое исполнение лебедки ТЛ-8Б

Климатическое исполнение “У” и “Т”,категория “2” по ГОСТ 15150-69. Лебедка ТЛ-8Б рассчитана для работы в следующих условиях: а) температура окружающей среды от +40°С до –40°С; б) рабочее положение крепление на горизонтальной площадке; в) режим работы средний. Срок службы лебедки ТЛ-8Б – 7 лет. Подъем грузов лебедкой недопустим.

Технические характеристики лебедки ТЛ-8Б

Тяговое усилие, кгс
  – на главном барабане 5000
  – на вспомогательном барабане 500
Скорость навивки каната на первом слое, м/с при частоте тока 50 Гц:
  – на главном барабане 0,035
  – на вспомогательном барабане 0,38
Масса грузов в передвигаемых вагонах, т 315
Канатоемкость барабана, м
  – на главном барабане 220
  – на вспомогательном барабане 230
Электродвигатель мощность при ПВ=40%, кВт 3,2
Диаметр каната, мм
  – на главном барабане 22,5
  – на вспомогательном барабане 6,9
Редуктор Ц2У-315Н
Передаточное число 25,0
Редуктор Ц2У-160
Передаточное число 31,5
Габаритные размеры лебедки 1534 х 1545 х 925
Масса лебедки без каната, кг 1200
