Лебедка маневровая ЛЭМ-10

Оставить заявку

Назначение лебедки ЛЭМ-10

Лебедка электрическая маневровая двухбарабанная ЛЭМ-10 предназначена для передвижения железнодорожных вагонов (лебедка железнодорожная) на погрузочно-разгрузочных участках прирельсовых складов.

Лебедка ЛЭМ-10 рассчитана для перемещения 10 железнодорожных вагонов с массой полезного груза до 750 тонн. Позволит заменить маневровый тепловоз - дорогой в эксплуатации и аренде, а также исключает простой рабочих на данных участках.

Установка экономичных электродвигателей, а также пусковой аппаратуры и применение современных технологий, позволила добиться минимальных эксплуатационных энергозатрат. Классическая для маневровых лебедок двухбарабанная конструкция лебедки обеспечивает простоту и удобство в эксплуатации, не требуются никаких дополнительных приспособлений для подтягивания каната к вагонам.

Приведенные ниже технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте. Чтобы уточнить технические характеристики, габаритные и присоединительные размеры, тяговое усилие, скорость навивки каната либо расчета дополнительных опций, таких как элементы ВБИ, обращайтесь к менеджеру.

В нижних полках продольных швеллеров опорной рамы располагаются отверстия для закрепления и последующей работе. Монтаж лебедки электрической маневровой ЛЭМ-10 осуществляется с помощью анкерных болтов. Рабочим органом является главный барабан, который с одной стороны опирается через радиально-сферический подшипник на выносную опору, а с другой – крепится на вал редуктора. Закрепление каната на барабане осуществляется с помощью двух закрепительных планок. На свободном конце каната главного барабана делается петля для закрепления на автосцепке вагона.

По желанию заказчика электролебедка может быть изготовлена с измененными выходными характеристиками: преобразователь частоты навивки (плавный пуск и остановка), выносной пульт управления или радиоуправление, звуковая сигнализация. При необходимости работы во взрывоопасной среде, лебедка лэм-10 комплектуется электрооборудованием во взрывозащищенном исполнении согласно ГОСТ 12.2.020-76. Цена может зависеть от комплектации оборудования.

Отгрузка осуществляется автомобильным транспортом. Производитель гарантирует соответствие лебедки ЛЭМ-10 требованиям действующей технической документации и безотказную работу лебедки в течение гарантийного срока, при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа.

Климатическое исполнение лебедки ЛЭМ-10

Климатическое исполнение “У” и “Т”, категория “2” по ГОСТ 15150-69. Лебедка ЛЭМ-10 рассчитана для работы в следующих условиях:

а) температура окружающей среды от + 40°С до -40°С;

б) рабочее положение крепление на горизонтальной площадке;

в) режим работы средний.

Срок службы лебедки ЛЭМ-10 – 7 лет. Подъем грузов лебедкой недопустим.

Технические характеристики лебедки ЛЭМ-10

Технические характеристики
Тяговое усилие, кгс
  – на главном барабане 10000
  – на вспомогательном барабане 1000
Скорость навивки каната на первом слое, м/с при частоте тока 50 Гц
  – на главном барабане 0,06
  – на вспомогательном барабане 0,38
Масса грузов в передвигаемых вагонах, т 750
Канатоемкость барабана, м
  – на главном барабане 250
  – на вспомогательном барабане 500
Электродвигатель мощность при ПВ=40%, кВт 11
Диаметр каната, мм
  – на главном барабане 28
  – на вспомогательном барабане 11
Редуктор 1Ц2У-200
Передаточное число 25,0
Редуктор Ц2Н-500
Передаточное число 31,5
Габаритные размеры лебедки 2350 х 2020 х 1310
Масса лебедки без каната, кг 3500

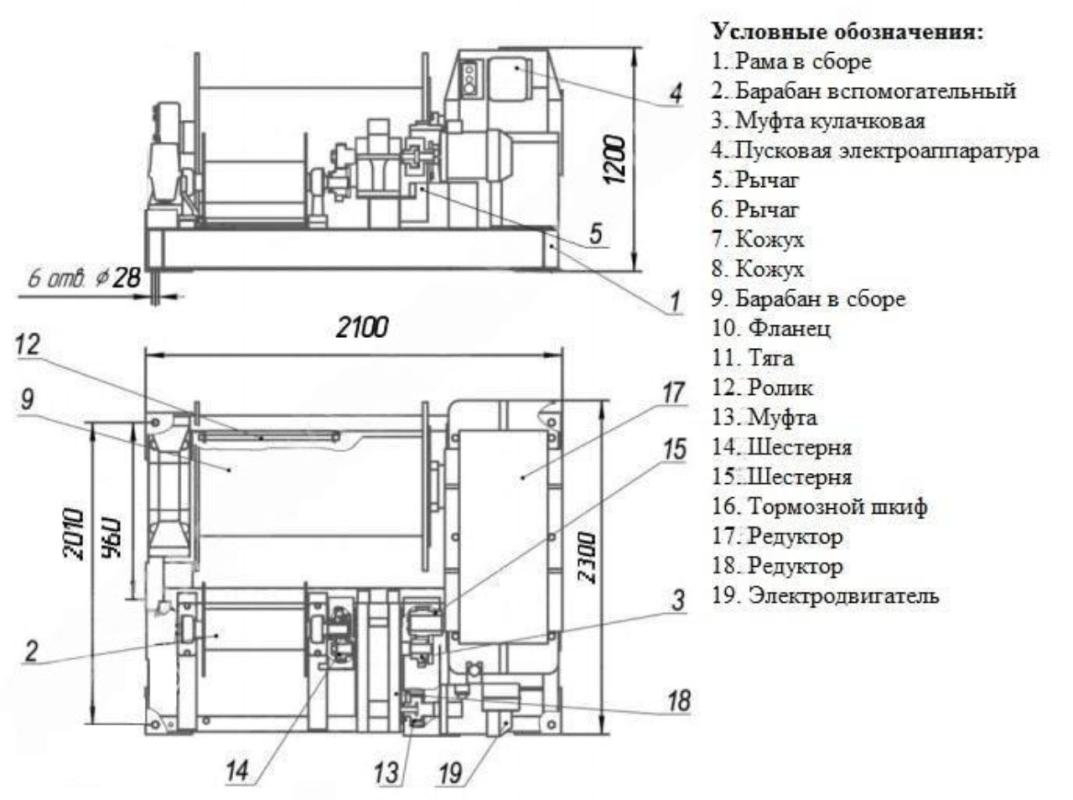

Состав маневровой лебедки ЛЭМ-10
